Немецкая компания Neudecker & Jolitz специализируется на изготовлении приводной технологии, трансмиссии и оборудования автоматизации для различных областей производства. Ассортимент редукторов используется для низкоскоростных машин и охватывает множество отраслей деятельности, доступны к заказу как отдельные блоки передач с различными конструкционными доводками для адаптации к двигателю, так и уже полностью готовые моторизированные версии с гибким дизайном для легкой интеграции в приводные системы.

В качестве материалов используются высококачественные марки чугуна, который имеет низкие вибрационные характеристики. Корпуса имеют компактные дизайны, передаточные элементы проходят дополнительные этапы механической и термической обработки для максимально плавной, бесшумной и долговечной работы привода. Смазочные материалы изолируются специальными уплотнителями для предотвращения утечки или загрязнения взвесями, что является категоричным требованием многих областей применения.

Цилиндрические редукторы и мотор-редукторы Himmel

Цилиндрические редукторы и мотор-редукторы с параллельными валами Himmel

Конические мотор-редукторы и конические редукторы Himmel

Червячные и червячно-цилиндрические редукторы и мотор-редукторы Himmel

Редукторы и мотор-редукторы для мешалок Himmel

Редукторы и мотор-редукторы для градирен и вентиляторов Himmel

Мотор-редукторы для монорельсовых подвесных конвейерных систем Himmel

Редукторы и мотор-редукторы со встроенным вариатором ременной передачи Himmel

Фрикционные редукторы (вариаторы) Himmel

Цилиндрические редукторы Himmel и их моторизированные версии доступны в различных вариантах исполнения. Все они имеют высокопрочную конструкцию из чугуна с низкими вибрационными показателями, предназначены для непрерывного режима работы. Шестерни передач закалены и тщательно отшлифованы для максимально эффективного и тихого сцепления. Для защиты от пыли или утечки масла узел вала уплотнен специальными вставками.

Дизайн предполагает возможность установки на опорах или фланцевое соединение, а также их сочетание по запросу. Из опционального оснащения доступны к заказу электромагнитные тормозные системы, датчики обратной связи и другие.

Технические характеристики редукторов:

Области применения:

Конвейерная техника

Преимущества:

Компактные цилиндрические редукторы Himmel с параллельными валами и их моторизированные версии доступны в различных вариантах исполнения. Все они имеют высокопрочную конструкцию из чугуна с низкими вибрационными показателями, предназначены для непрерывного режима работы. Шестерни передач закалены и тщательно отшлифованы для максимально эффективного и тихого сцепления. Для защиты от пыли или утечки масла узел вала уплотнен специальными вставками.

Дизайн предполагает возможность установки на опорах или фланцевое соединение, а также их сочетание по запросу. Из опционального оснащения доступны к заказу электромагнитные тормозные системы, датчики обратной связи и другие.

Технические характеристики:

Конструктивные особенности типоразмеров серий цилиндрических редукторов и мотор-редукторов с параллельными валами компании Himmel:

Области применения

Преимущества:

Угловые коническо-цилиндрические редукторы Himmel и их моторизированные версии доступны в различных вариантах исполнения. Все они имеют высокопрочную конструкцию из чугуна с низкими вибрационными показателями, предназначены для непрерывного режима работы. Шестерни передач закалены и тщательно отшлифованы для максимально эффективного и тихого сцепления. Для защиты от пыли или утечки масла узел вала уплотнен специальными вставками.

Мотор- редукторы HIMMEL ® могут поставляться в интегрированном исполнении или со стандартным двигателем IEC. По запросу вы также можете получить нужные мотор-редукторы в исполнении ATEX. Редукторы поставляются в исполнении на лапах, фланцах или в надвижном исполнении и могут устанавливаться в любом положении с соответствующим количеством смазки. Точно подобранный диапазон шестерен из модульной системы (варианты с высоким передаточным числом и наилучшим КПД) позволяет выбрать подходящий привод и, таким образом, обеспечивает экономическую выгоду.

Конические мотор-редукторы HIMMEL ® могут также поставляться в виде сдвоенных редукторов для особенно высоких передаточных чисел. Могут быть установлены электромагнитные тормоза, ограничители обратного хода и датчики скорости. Принцип конструкции мотор-редукторов приводит к созданию приводных решений с низким уровнем шума, а из-за небольшого пространства для установки - к решениям для экономии места.

Технические характеристики конических редукторов и мотор-редукторов:

Конструктивные особенности типоразмеров серий коническо-цилиндрических редукторов и мотор-редукторов компании Himmel:

Области применения

Преимущества:

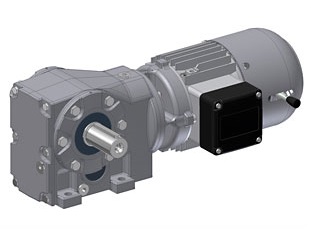

Угловые червячно-цилиндрические редукторы Himmel и их моторизированные версии доступны в различных вариантах исполнения. Характеризуются высоким передаточным отношением и эффективностью в работе, практичный компактный дизайн для условий ограниченного пространства. Имеют высокопрочную конструкцию из чугуна с низкими вибрационными показателями, а также доступны облегченные модели из алюминия. Шестерни передач закалены и тщательно отшлифованы для максимально эффективного и тихого сцепления. Для защиты от пыли или утечки масла узел вала уплотнен специальными вставками.

Мотор- редукторы HIMMEL ® спроектированы и разработаны по модульному принципу, выходной вал дополнительного двигателя служит опорой для первой ступени редуктора, что делает редуктор очень компактным и идеально подходящим для установки в ограниченном пространстве.

Мотор- редукторы HIMMEL ® могут поставляться в интегрированном исполнении или со стандартным двигателем IEC. По запросу вы также можете получить нужные мотор-редукторы в исполнении ATEX. Редукторы поставляются в исполнении на лапах, фланцах или в надвижном исполнении и могут устанавливаться в любом положении с соответствующим количеством смазки. Точно подобранный диапазон шестерен из модульной системы (варианты с высоким передаточным числом и наилучшим КПД) позволяет выбрать подходящий привод и, таким образом, обеспечивает экономическую выгоду.

Червячные мотор- редукторы HIMMEL ® могут также поставляться в виде сдвоенных редукторов для особенно высоких передаточных чисел.

Могут быть установлены электромагнитные тормоза, ограничители обратного хода и датчики скорости. Принцип конструкции мотор-редукторов приводит к созданию приводных решений с низким уровнем шума, а из-за небольшого пространства для установки - к решениям для экономии места.

Технические характеристики червячных редукторов:

Конструктивные особенности типоразмеров серий червячных редукторов и мотор-редукторов компании Himmel:

Области применения:

Преимущества:

Линейка мотор-редукторов для оснащения мешалок от компании Himmel отличается выдающимися рабочими характеристиками, качественным исполнением, практичностью и эффективностью в применении. Мотор- редукторы с мешалкой HIMMEL ® часто используются на очистных сооружениях, а также в косметической, химической, фармацевтической и пищевой отраслях. Редуктор обычно размещается на баке мешалки в вертикальном положении. Поскольку редуктор мешалки HIMMEL ® должен выдерживать высокие осевые и радиальные нагрузки, он в стандартной комплектации оснащен усиленным выходным валом и подшипниками, что обеспечивает высокий уровень эксплуатационной надежности.

Редукторы данной серии устанавливается вертикально непосредственно на оси мешалки. Они имеют особо прочную конструкцию и способны функционировать без последствий при достаточно высоких уровнях нагрузок как осевого, так и радиального направления. Надежность в работе обеспечивается усиленным дизайном вала и подшипников, они изготовлены из материалов и компонентов, устойчивых к истиранию и деформации, а также учтены меры защиты от утечки смазочных материалов.

Технические характеристики редукторов:

Преимущества:

Особенности:

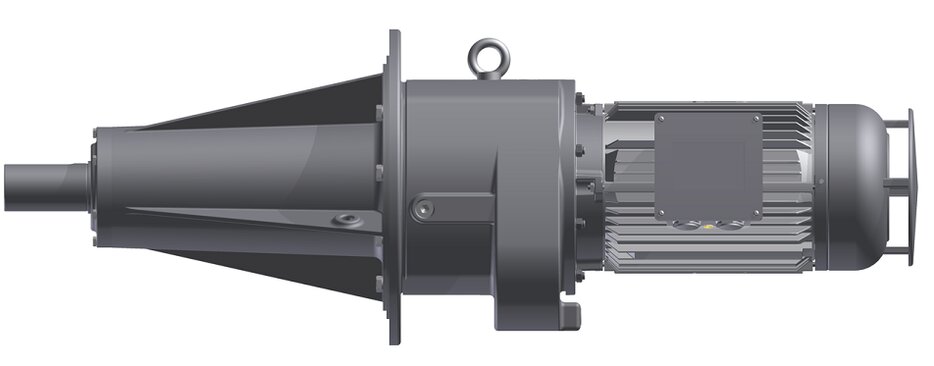

Линейка мотор-редукторов для оснащения крупногабаритных вентиляторов, например для охлаждения промышленной воды, или для систем кондиционирования воздуха от компании Himmel отличается оптимальными рабочими характеристиками, качественным исполнением, практичностью и эффективностью в применении.

Они имеют особо прочную конструкцию и способны выдерживать достаточно высокие уровни нагрузок как осевого, так и радиального направления. Надежность в работе обеспечивается усиленным дизайном вала и подшипников, они изготовлены из материалов и компонентов, устойчивых к истиранию и деформации, всепогодное исполнение корпуса для защиты от неблагоприятных условий окружающей среды.

Утечку масла или попадание пыли предотвращают радиальные уплотнительные кольца с пылезащитной кромкой. Все шестерни косозубые, шлифованные и закаленные. Это гарантирует очень плавный ход.

Технические характеристики:

Преимущества:

Особенности:

Специализированная линейка мотор-редукторов предназначенных для работы в составе монорельсовых подвесных конвейерных систем. Данное оборудование активно используется для осуществления операций транспортировки, сборки товаров или складской логистике. Они способны перемещать грузы различного уровня тяжести, типичные отрасли для применения мотор-редукторов данной серии: производство бытовой техники, системы автоматизации, химическая индустрия, пищевая промышленность, пассажирские перевозки, парки развлечений, складское перемещение и другие.

Мотор-редукторы Himmel для монорельсовых систем очень компактны, легко адаптируются под конкретные дизайны конструкции рельса. Они безопасны и надежны в работы, не требуют излишних затрат в обслуживании, адаптивны и имеют широкие возможности для расширения и переоборудования. Редукторы имеют встроенную механическую муфту сцепления для перемещения направляющих в ручную, например во время сборки, ошибочного действия на линии, при работе с цепными конвейерами на крутых склонах и т. п. Запуск происходит на низких моментах, что обеспечивает максимальную эффективность для ускорения.

Для изготовления данных мотор-редукторов используются высококачественные чугунные марки, оболочка надежно защищена от утечки смазочных материалов, шестерни тщательно отшлифованы и закалены.

Модельный ряд разделен на две конструктивные группы:

коническо-цилидрические редукторы KF34, KF45, KF65, KF85

червячно-цилиндрические редукторы CF15 и CF25

Технические характеристики:

Конструктивные особенности:

Модельный ряд мотор-редукторов и редукторов со встроенным вариатором ременной передачи представлен широким диапазоном используемых мощностей. Конструкция данной серии очень компактна, корпус имеет симметричный дизайн. Такой бесступенчатый метод регулирования частоты вращения отличается плавностью и быстрым откликом в применении. Они применяются в составе приводов требующих постоянной корректировки скорости. Стандартное исполнение предполагает наличие механизма ручной настройки с помощью колеса.

Шкивы ременных вариаторов имеют симметричное поперечное сечение (в форме клина), особенности их конструкции и дизайнерского решения обеспечивают наиболее равномерное распределение нагрузки. Отличные показатели работы даже при высоком уровне задаваемых скоростей, а также экономичность благодаря минимальному энергопотреблению. Широкий выбор типоразмеров, эксплуатационных параметров и аксессуаров для оптимального выбора мотор-редуктора под конкретные производственные инструменты и оборудование. Монтаж возможен как горизонтальный, так и вертикальный.

Технические характеристики:

Конструктивные особенности:

Модельный ряд фрикционных редукторов (вариаторов) от Himmel представлен девятью типоразмерами. Данный тип передачи представляет собой привод с бесступенчатой трансмиссией использующей силу трения. Главная особенность такого метода в том, что при уменьшении скорости вращения на выходе увеличивается значение крутящего момента. Мощность при этом остается постоянной. Подобного принципа действия устройства находят широкое применение в следующих отраслях: металлорежущие станки, в текстильное оборудование, пищевая индустрия и т. д.

Фрикционные вариаторы позволяют максимально точно и плавно передавать движение, скорость вращения, осуществлять реверс или включение и выключение передачи на ходу, ко всему прочему они также достаточно бесшумны в работе и просты в обслуживании. Мощность передается прижимной силой через 1-у или 2-е последовательные пары колес, при запуске нажатие осуществляется посредством пружины сжатия. Регулирование происходит при изменении эффективного диаметра ведущего и ведомого колеса.

Технические характеристики:

Мощность двигателя: 0,12 - 11,0 кВт (L3 - L30) / 0,25 - 4,0 кВт (LK2 - LK5);

Скорость вращения: 133 - 3200 об/мин (L3 - L30) / 100 - 3200 об/мин (LK2 - LK5);

Передаточное отношение: 1:6 (L3 - L30) / 1:10 (LK2 - LK5);

Конструктивные особенности:

одноступенчатые мотор-редукторы типоразмеров E..20 - E..140 (на ножках), EF..20 - EF..140 (фланец)

двух- и трехступенчатые мотор-редукторы типоразмеров Z10, D/Z..30 - D/Z..181 (на ножках); ZF10, DF/ZF..30 - DF/ZF..181 (фланец)

двойные цилиндрические мотор-редукторы D/Z 30 - 181…D/Z… (на ножках); DF/ZF 30 - 181…D/Z… (фланец); DR/ZR 40 - 181 (для мешалок)

одноступенчатые редукторы типоразмеров E…A и EF…A (прямой привод на ножках и с фланцевым монтажом), E…K (фланцевое соединение и монтаж)

двух- и трехступенчатые редукторы типоразмеров D/Z …A и DF/ZF …A (прямой привод на ножках и с фланцевым монтажом); D/Z …K (фланцевое соединение и монтаж)

двойные цилиндрические редукторы D/Z …A и DF/ZF …A (прямой привод на ножках и с фланцевым монтажом); D/Z …K (фланцевое соединение и монтаж); DR/ZR 40 - 181 A и DR/ZR 40 - 181 K для мешалок

специальные серии с адаптерами для IEC двигателей (K4 E 20 - 100, E 112 - 200) или сервомоторов (K... 01 KQ), а также дизайн «piggy back» (дополнительная маркировка P).
