Dinamic Oil


Каталоги продукции:


Компания Dinamic Oil, со штаб-квартирой в Модене, созданная в 1970 году, является итальянским производителем грузоподъемных лебедок и планетарных редукторов. Большой опыт производства и научных исследований в области разработки планетарных редукторов и также применение гибкого подхода позволяет предложить индивидуальные решения для любых промышленных приложений, машин и механизмов. Dinamic Oil постоянно укрепляет свое положение на международном рынке, где в настоящее время компания имеет три производственных подразделения, восемь дочерних компаний в Европе, Америке и Азии, а также широкую сеть дистрибьюторов по всему миру.

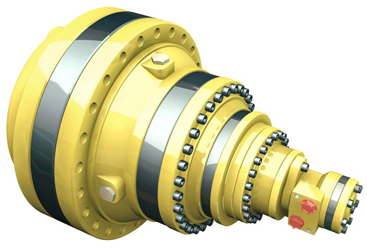

Универсальные планетарные редукторы серии RE, RA, GB, GBA.

Линейка планетарных редукторов состоит из 33 размеров. Дизайн, который обеспечивает высокую производительность при сохранении компактных размеров, позволяет применять редукторы в широком диапазоне приложений, включая экскаваторы, горнодобывающую и нефтегазодобывающую отрасли, судовые лебедки, грузоподъемное и промышленное оборудование. Опыт применения показал высокую степень универсальности, компактности и надежности планетарных редукторов Dinamic Oil.

Крутящий момент от 1000 Нм до 3.620.000 Нм
Передаточные отношения от 3,48 до 10967

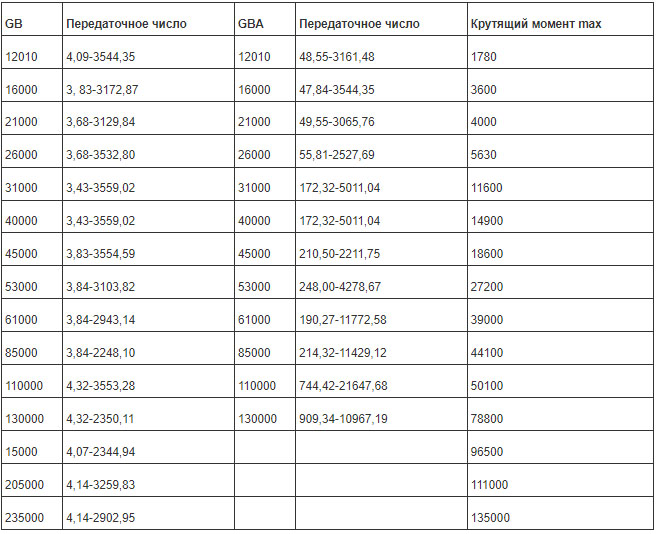

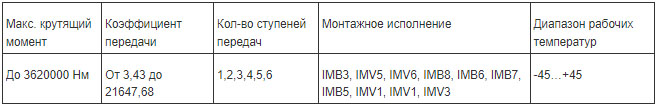

Стандартные многоступенчатые планетарные редукторы серий GB/GBA

Стандартные многоступенчатые планетарные редукторы серий GB (сосные) и GBA (угловые) охватывают до 3620000 Нм и применяются в самых различных отраслях: металлургии, химической, перерабатывающей промышленности, энергетики, подъемных установках, устройствах для транспортировки, в оборудовании строительной сферы и сельского хозяйства, мобильной техники и др. Доступны различные виды монтажных конфигураций, входных и выходных соединений для максимально гибкой интерграции редукторов. 16 габаритных размерностей для оптимального выбора, адапторы для различных категорий двигателей, тормозные системы, широкий выбор дополнительных аксессуаров и комплектующих. Широкая доступность индивидуальных решений делает этот ряд редукторов пригодными для любого вида применения, где требуется компактная и надежная механическая коробка передач





Стандартные многоступенчатые планетарные редукторы серий RE/RA

Стандартные многоступенчатые планетарные редукторы серий RE (сосные) и RA (угловые) охватывают до 198000 Нм и применяются в самых различных отраслях: металлургии, химической, перерабатывающей промышленности, энергетики, подъемных установках, устройствах для транспортировки, в оборудовании строительной сферы и сельского хозяйства, мобильной техники и др. Доступны различные виды монтажных конфигураций, входных и выходных соединений для максимально гибкой интерграции редукторов. 16 габаритных размерностей для оптимального выбора, адапторы для различных категорий двигателей, тормозные системы, широкий выбор дополнительных аксессуаров и комплектующих.

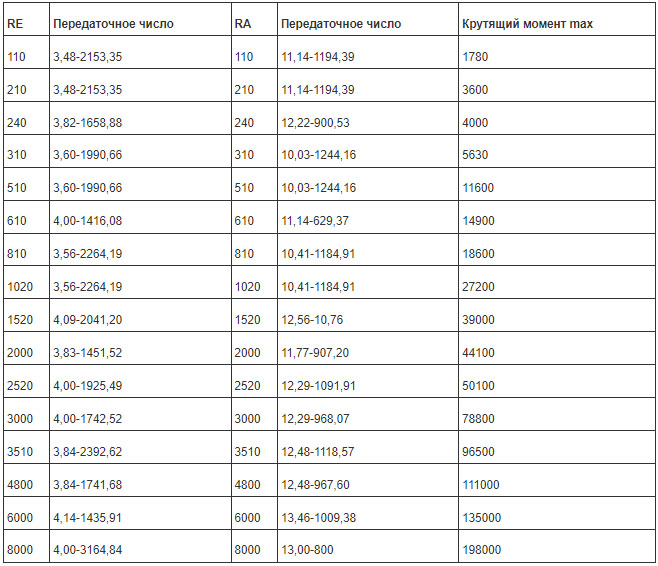

Технические характеристики

  • Макс. крутящий момент до 198000 Нм
  • Коэффициент передачи от 3,48 до 3164,84
  • Количество ступеней передач 1,2,3,4,5
  • Монтажное исполнение IMB3, IMV5, IMV6, IMB8, IMB6, IMB7, IMB5, IMV1, IMV1, IMV3
  • Диапазон рабочих температур: -15…+45



Редукторы для механизмов поворота серии RE-2, RE-3.

Планетарные редукторы поворота поставляются в 14 типоразмерах. Эти редукторы имеют компактный дизайн и усиленную выходную ступень и идеально подходят для приложений с высокой радиальной нагрузкой на выходе. Каждая редуктор может поставляться с валом-шестерней или с цилиндрическим выходным валом (шлицевой или со шпоночным пазом).

Среди многих аксессуаров, доступен статический тормоз, а некоторые модели имеют возможность применения в азимутальном подруливающем устройстве для выполнения судном различных подруливающих маневров.





Cтандартный диапазон охватывает от номинального крутящего момента, однако имеются специальные решения для значений крутящего момента до 2.000.000 Нм.

Редукторы имеют компактную конструкцию и мощную выходную поддержку, подходящую для применений с высокими радиальными нагрузками. Каждая модель может поставляться с шестерней или сальниковыми валами (шлицевыми или цилиндрическими). Среди многих доступных принадлежностей статические тормоза могут быть установлены в версии с низким открытием (подходит для замкнутого контура) или в сухом исполнении (подходит для высокоскоростного двигателя).

Некоторые модели имеют одобрение типа ABS для азимутальных приложений Thruster, однако утверждение конструкции доступно по требованию со всеми другими крупными классификационными обществами.

Особенности:
  • Четыре стандартных типа выходного суппорта;
  • Проектирование нестандартных выходных суппортов по требованиям заказчика, в том числе удлиненных;
  • Стандартно выпускаются в 2-х или 3-х ступенчатом исполнении, перекрывая диапазон передаточных чисел от 12,5 до 315;
  • Шестерня на выходном валу с модулем, числом зубьев и коэффициентом коррекции по требованиям заказчика;
  • Усиленный выходной вал, позволяющий воспринимать высокие радиальные усилия;
  • Возможность применения эксцентричности выходного вала и посадочного диаметра для обеспечения регулировки зазора в зубчатом зацеплении;
  • Возможность установки тормоза, применения всех типов входных адаптеров, конических предступеней, других аксессуаров Dinamic Oil.

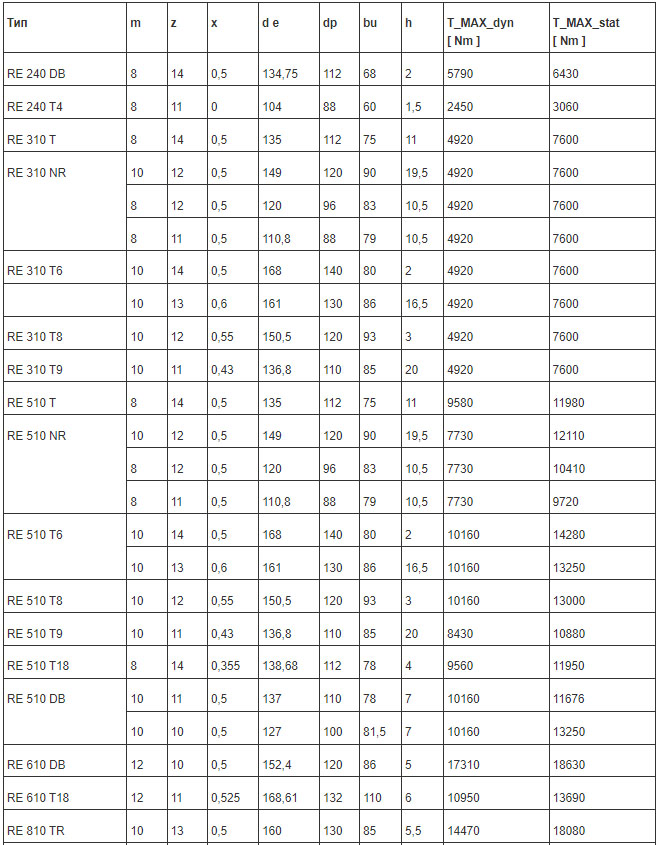

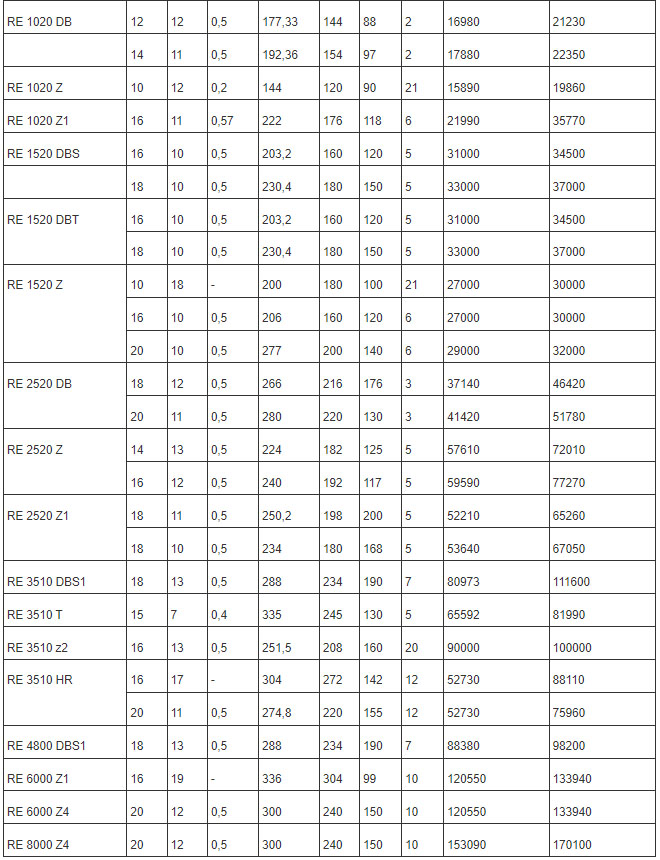

Редукторы механизмов поворота могут использоваться совместно с электро- или гидродвигателями.

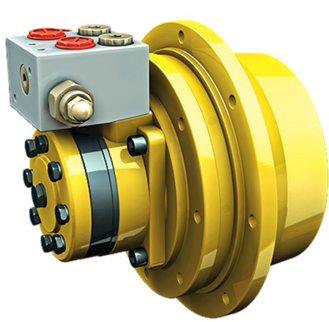

Редукторы для колесного привода серии GR и EH

Колесные приводы на базе планетарных редукторов – весьма эффективная движущая сила. Редукторы оснащены стояночными тормозами, обладают повышенной точностью изготовления передачи, посадочными поверхностями, позволяющими установить колесные диски и т.д. Диапазон передаваемых моментов от 800 до 3700 Нм. Данные модели редукторов подходят для применения в приводах различной строительной техники где по условиям эксплуатации возможно возникновения высоких радиальных нагрузок (до 8000 кг в моделях EH).

Модели подходят в качестве колесного или гусеничного привода. Доступны несколько аксессуаров (включая статический тормоз, систему развязки, регулирующие клапаны).

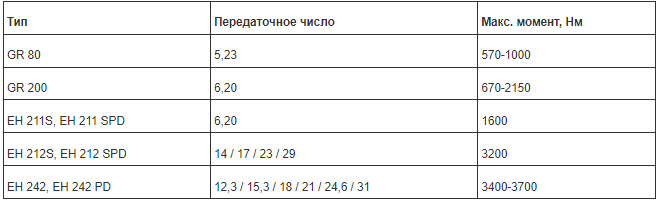

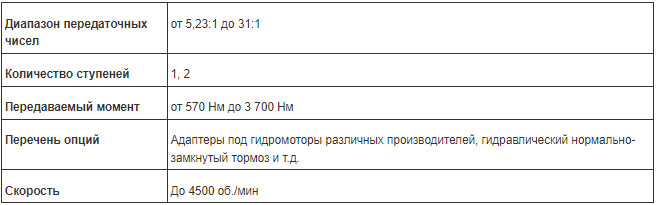

Параметры:







Редукторы для гусеничного привода серии EH.

Специализированные редукторы гусеничных и колесных приводов разработаны для применения на экскаваторах, буровых установках, в подъемно-транспортной технике и других видах машин. При небольших габаритах конструкция редукторов выдерживает высокие радиальные и осевые нагрузки. Редукторы оснащены встроенным тормозом и допускают прямую установку гидравлических двигателей на входе. Благодаря компоновке с вращающимся корпусом, компактной конструкции при высоком значении передаваемого момента эти редукторы являются лучшим решением для привода гусеничных машин. В комплект поставки входит стояночный тормоз. В зависимости от типа применения (гусеничный или колесный привод) устанавливаются подшипники, рассчитанные на восприятие как только осевой, так и сочетания осевой и радиальной нагрузки.

Редукторы для гусеничного привода серии EH охватывают диапазон крутящих моментов, эквивалентных весу гусеничной машины от 30 до 300т (экскаваторов) или 100 - 450 тонн (краны) гусеничные.
Модели спроектированы с заземлителями и стальным корпусом и держателями. Модульность позволяет получить расширенный диапазон передаточных чисел.

Прочный стальной корпус, 10 типоразмеров, оптимизированная конструкция опорных и монтажных элементов, модульность и адаптивный дизайн делают ходовые редукторы серии EH особенно подходящими для специальных приложений, таких как привод колес гусеничной техники и приводы лебедок для укладки трубопровода.

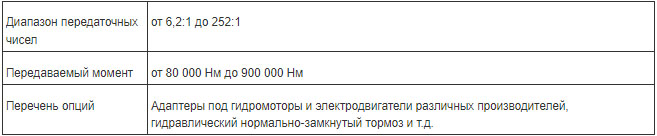

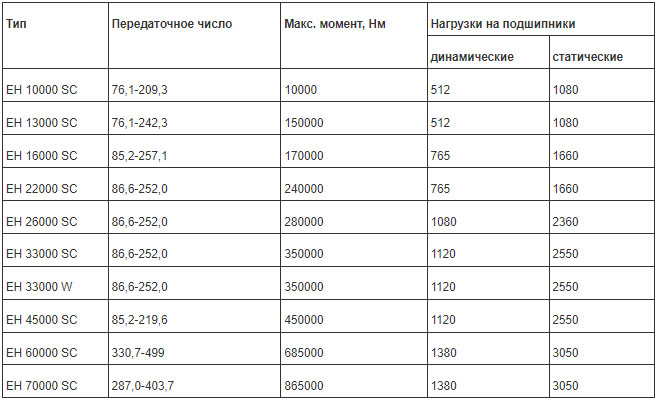

Параметры:







Редукторы для лебедок серии WD, WDD, SWD, RW

Специализированные редукторы, устанавливаемые в барабан лебедки, комплектуются дисковыми тормозами. Диапазон редукторов для лебедок охватывает крутящие моменты от 5.000 Нм до 400.000 Нм. Это специальный тип планетарных редукторов, предназначенных для размещения внутри барабана лебедки. В целях обеспечения равномерного распределения нагрузки в конструкции лебедки, корпус редуктора имеет одну несущую опору. Редукторы имеют сертификацию DNV.

Чтобы обеспечить изостатическое распределение нагрузки на лебедку, коробка передач спроектирована с одним опорным подшипником. Внешний статический тормоз облегчает удобство обслуживания, требуемое в морских применениях.

Сферы применения: Промышленные лебедки и другие типы механизмов, требующих редуктора с выходным вращающимся корпусом (барабан).

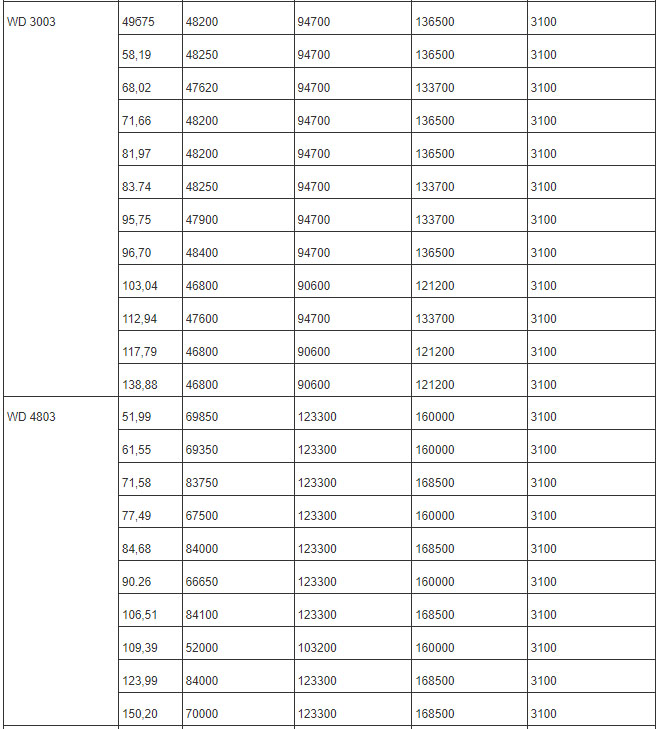

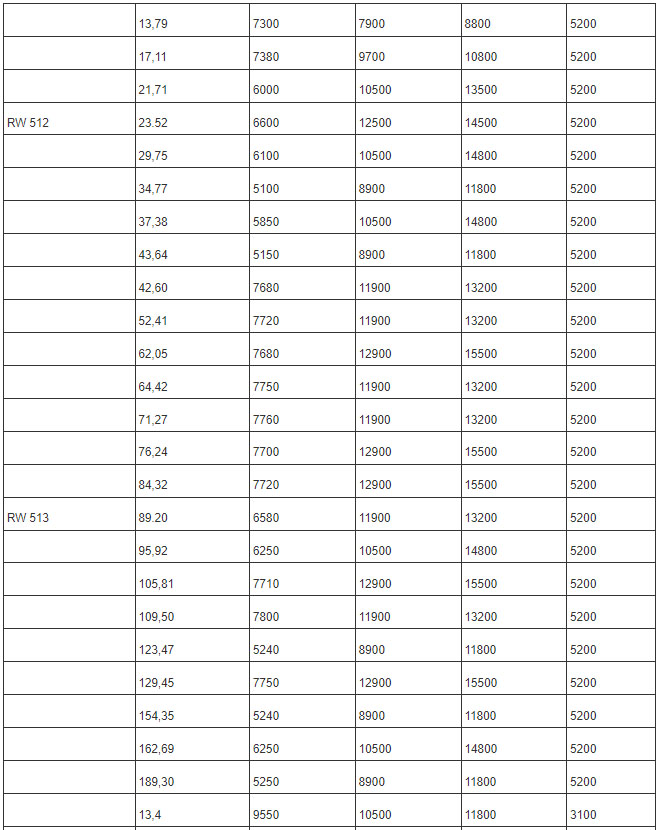

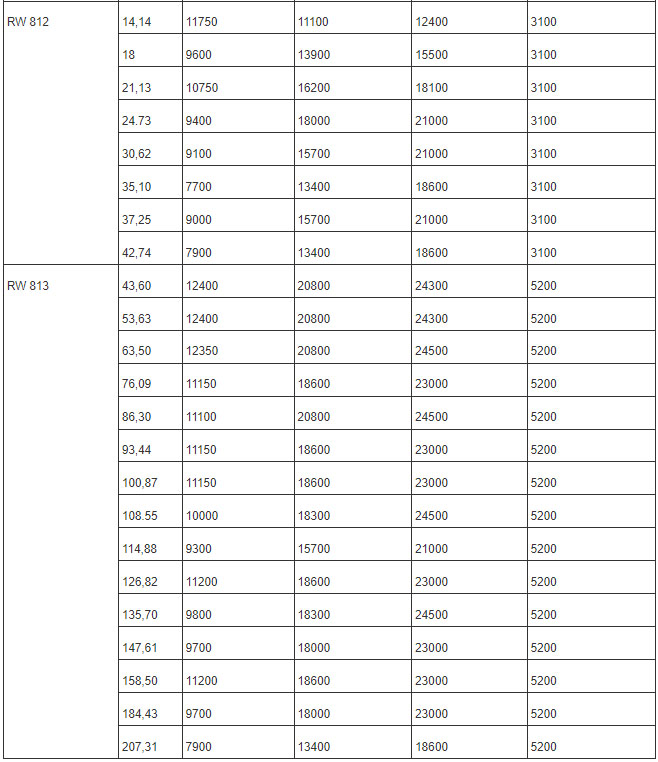

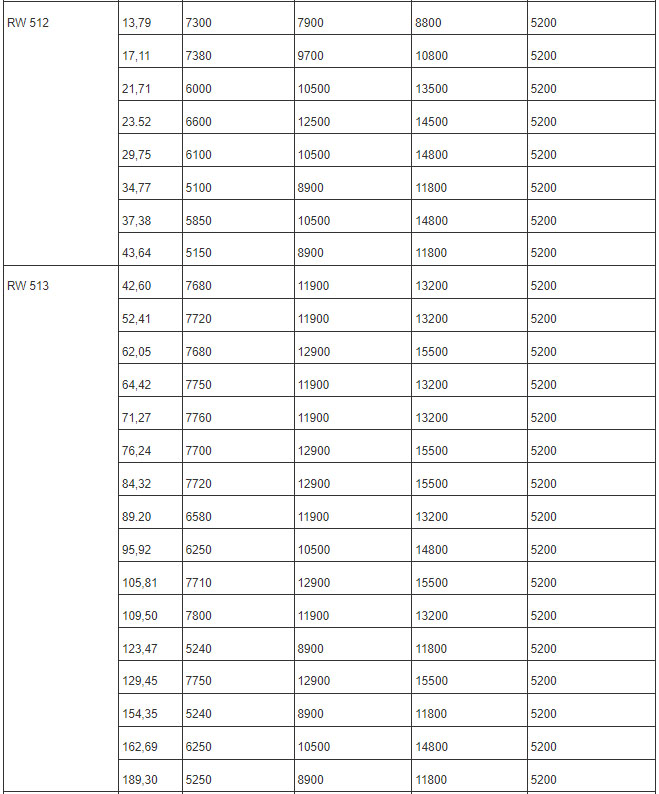

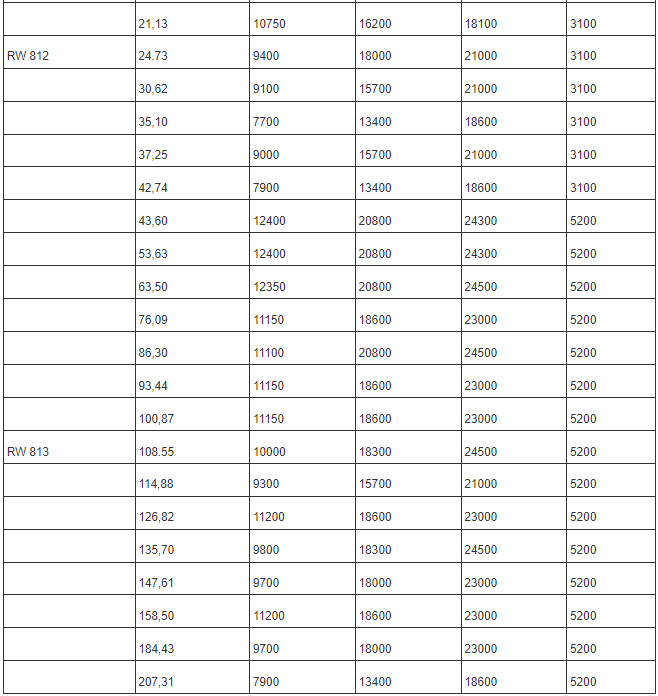

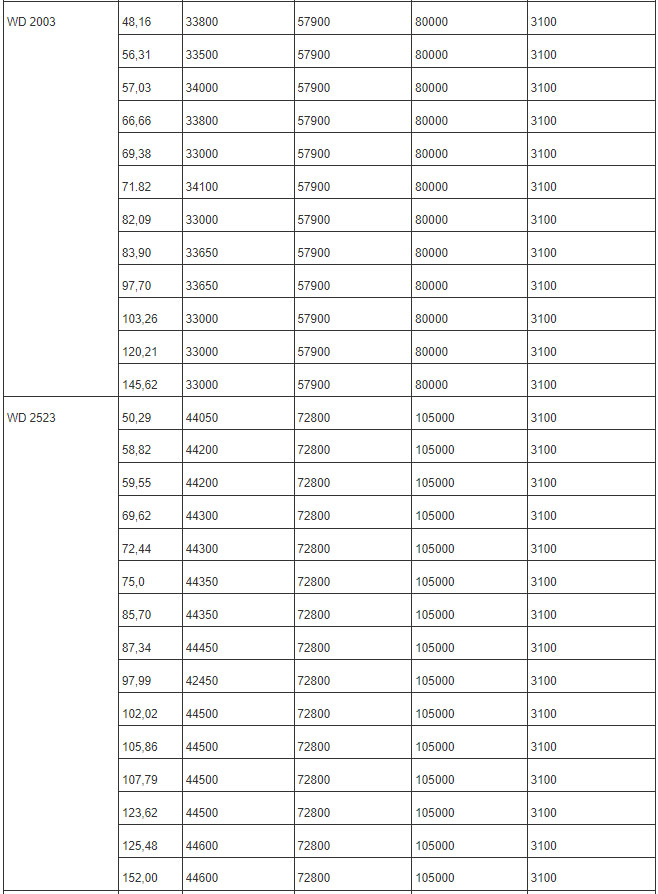

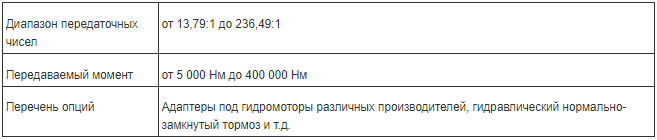

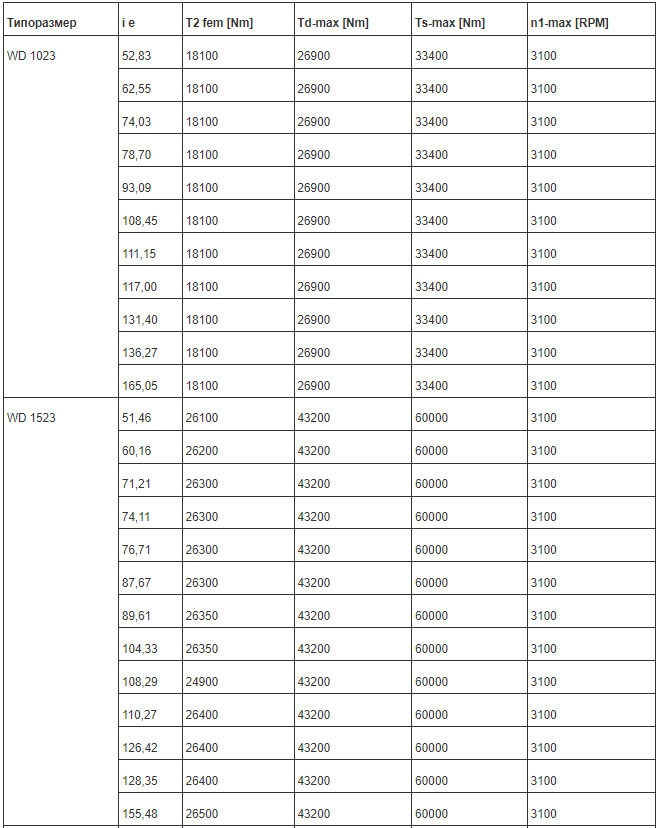

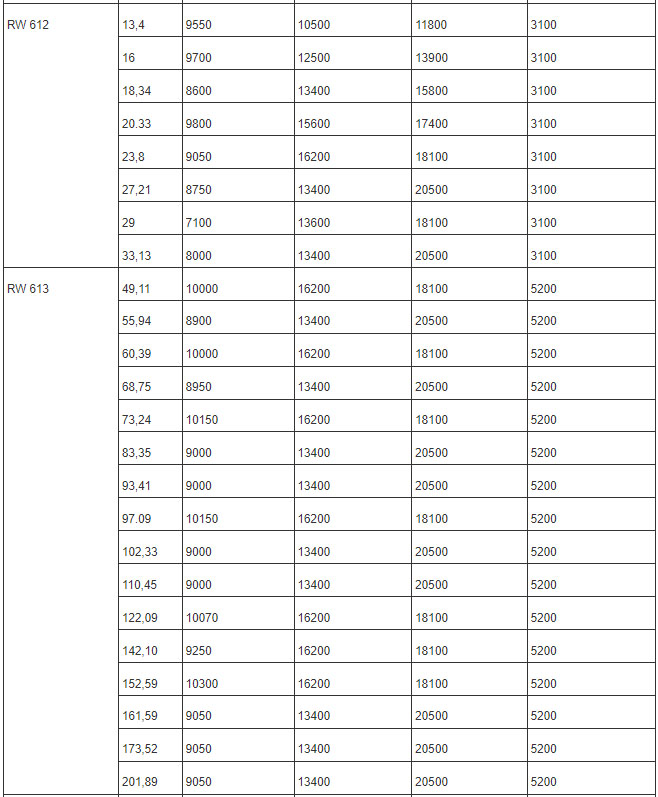

Параметры:
