СМП-Редуктор


Компания СпецМашПривод «СМП-Редуктор» более 10 лет успешно работает на рынке промышленной приводной техники. «СМП-Редуктор» специализируется на производстве, продаже и ремонте редукторов и мотор-редукторов. Клиентами компании СМП-Редуктор являются промышленные, пищевые, аграрные и другие крупные предприятия. Все редукторы и мотор-редукторы поступают в продажу с сертификатами соответствия редукторов. Собственное отлаженное производство редукторов позволяет компании качественно и быстро выполнять работы практически любой сложности - от производства крупных партий редукторов и мотор-редукторов, до изготовления нестандартных механизмов.

Редукторы цилиндрические

Цилиндрические зубчатые передачи более надежны, чем другие виды цилиндрических передач и имеют длительный экплуатационный ресурс. Обычно такие редукторы используются для преобразования и передачи больших мощностей, т.е. в особо сложных режимах работы. Цилиндрические передачи классифицируют на прямозубые, косозубые и шевронные.

Редукторы с прямозубыми цилиндрическими передачами просты в изготовлении. К недостаткам относится шумность, низкая плавность передачи и неравномерная нагрузка на конструктивные элементы (валы и подшипники опор валов) вследствие несимметричного расположения колес и шестерен.

Косозубые цилиндрические передачи отличаются эффективными эксплуатационными характеристиками, высокой плавностью работы и низким уровнем шума. Но к недостаткам таких передач можно отнести необходимость в более жесткой конструкции корпуса редуктора и радиальных подшипников из-за значительных осевых сил. Поэтому, в высоконагруженных редукторах используют раздвоенную быстроходную ступень. Шевронные цилиндрические передачи имеют наиболее высокую плавность хода. Шевронные передачи имеют косозубые сдвоенные шестерни, но при этом больший угол зубьев, чем у косозубых передач.

Число ступеней цилиндрического редуктора от 1 до 4. Взаимное расположение валов параллельное или соосное. Наиболее распространенный тип редукторов благодаря простоте конструкции и высокому КПД (от 0,91 для трехступенчатых до 0,98 для одноступенчатых). Для снижения шумности и увеличения плавности работы редукторов используют косозубую цилиндрическую передачу, что добавляет осевую нагрузку на валы и их опоры к радиальной.



Одноступенчатые цилиндрические редукторы 1ЦУ

Редукторы цилиндрические одноступенчатые узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения:

- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/.м3;
- климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.

Габаритные и присоединительные размеры.





Двухступенчатые цилиндрические редукторы Ц2У, РМ, РЦД, 1Ц2Н, ЦДН, ЦДНД

Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.



Редуктор Ц2У-100 (1Ц2У-100) - это горизонтальный двухступенчатый цилиндрический редуктор с расстоянием 100 мм между осей второй ступени. Предназначенный для увеличения крутящего момента до 315 Нм за счет изменения частоты вращения на передаточные числа от 8 до 40, имеет широкое применение в машиностроительной сфере. Редуктор Ц2У-100 (1Ц2У-100) обеспечивает крутящий момент на выходном валу 315Нм и допускаемую радиальную консольную нагрузку до 4500 Н. Изготавливается в 12 вариантах исполнения и расположения выходного и входного валов.
Габаритные и присоединительные размеры редуктора Ц2У-100 / 1Ц2У-100



Трехступенчатые цилиндрические редукторы 1Ц3У, ЦТНД, Ц3Н

Редукторы цилиндрические трехступенчатые горизонтальные общемашиностроительного применения типов Ц3У-160, Ц3У- 200, Ц3У-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Габаритные и присоединительные размеры редукторов 1Ц3У-160, 1Ц3У- 200, 1Ц3У-250





Крановые горизонтальные цилиндрические редукторы
Редукторы крановые горизонтальные цилиндрические Ц2 - 250 ... 650

Редукторы цилиндрические двухступенчатые горизонтальные узкие общепромышленного применения типоразмеров Ц2-250, Ц2-300, Ц2-350, Ц2-400П, Ц2-500 предназначены для изменения крутящих моментов и частоты вращения.

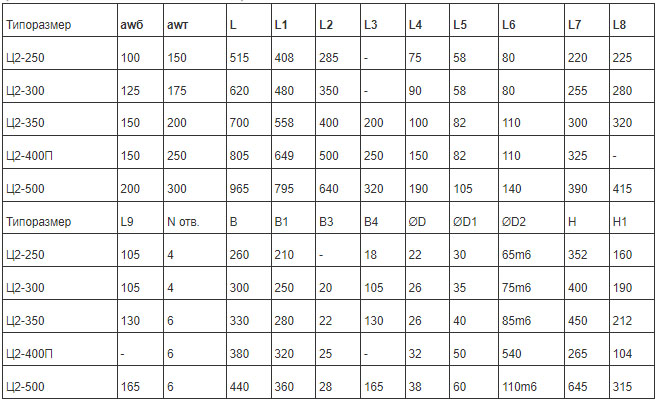

Габаритные и присоединительные размеры





Редукторы крановые горизонтальные цилиндрические РК, Р-400, Р-500

Специальные крановые цилиндрические двухступенчатые редукторы серии Р (серии ГПШ) предназначены для использования в приводах механизмов передвижения грузоподъемных кранов, а также для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Габаритные и присоединительные размеры.





Крановые вертикальные цилиндрические редукторы В, В(ф), ВК, ВКУ

Редукторы цилиндрические трехступенчатые вертикальные типа В (В, В(ф) (Ц3ВК(ф))-100, 125, 160, 200, 250) предназначены для использования в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.

Условия применения:

  • нагрузка постоянная и переменная по значению;
  • одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин.;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения: У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 15150-69.

Габаритные и присоединительные размеры редукторов В (Ц3Увк ).





Редукторы червячные

Червячная передача – механизм, предназначенный для передачи вращения между скрещенными валами (наиболее часто - под прямым углом) с помощью червяка (винта) и сопряжённого с ним червячного колеса.

Червячные редукторы предназначены для значительного увеличения крутящего момента на выходном валу, и как следствие уменьшения угловой скорости. Ведущим звеном червячных редукторов является червяк. Червячная передача имеет высокий эффект самоторможения из-за высоких сил трения.

Глобоидная передача является подвидом червячной передачи. Глобоидная передача — зубчатовинтовая передача. Имеет конструкцию с одновременным зацеплением нескольких (от 4 до 7) зубьев. Глобоидная передача обладает высокой нагрузочной способностью, что позволяет использовать червячные глобоидные редукторы при больших нагрузках. Это является одним из основных преимуществ червячных редукторов с глобоидной передачей. Наиболее эффективно червячные редукторы с глобоидной передачей используются для работы с большими нагрузками в установившемся режиме. Также целесообразно их применение для производства компактного и лёгкого оборудования, например в авиаотрасли, горных и транспортных механизмах.

Редукторы червячные одноступенчатые Ч, 1Ч, 2Ч, 5Ч, 2ЧМ, ЧГ, РЧП, РЧН, РГСЛ



Редуктор Ч-40
Редукторы червячные двухступенчатые Ч2, 1Ч2, 5Ч2

Редукторы червячные двухступенчатые является редукторами общего назначения и предназначены для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 по ГОСТ 15150-69. Отличаются повышенными передаточными числами и повышенной нагрузочной способностью и ресурсом за счет реализации эффекта «безызносного» режима работы передачи и низких скоростей скольжения в червячной передаче выходной ступени.

Условия применения редукторов:

- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1800 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Редуктор червячный Ч2-40/63



Редукторы цилиндрическо-червячные 1ЦЧ, 5ЦЧ

Цилиндро-червячные редукторы имеют разъемный корпус для цилиндрической передачи. В этом случае может быть использован нормальный корпус червячного редуктора. В расточку корпуса под роликовый подшипник с короткими цилиндрическими роликами вставлена втулка корпуса цилиндрической передачи, которая крепится к фланцу корпуса червячной передачи болтами, которые между собой связаны проволокой для устранения самоотвинчивания.

Для маслонепроницаемости в местах торцевых соединений корпуса цилиндрической и червячной передачи, а также торцевой крышки с корпусом цилиндрической передачи прокладываются картонные прокладки. Крышка должна быть достаточно жесткой и для обеспечения маслонепроницаемости болты, стягивающие две детали, размещаются друг от друга на расстоянии, равном 6...8 диаметрам болта. Положение крышки относительно корпуса фиксируется двумя вытяжными коническими штифтами, расположенными на противоположных сторонах торцевого фланца.




Редуктор 1ЦЧ-63А

Технические характеристики даны при Кэ=1



Редукторы коническо-цилиндрические КЦ

Коническо-цилиндрические редукторы используются для пересекающихся валов, они передают вращающий момент под углом 900 в одной плоскости.
Для повышения плавности работы конической ступени зубчатое колесо выполняются с криволинейным профилем зуба, так как первая передача испытывает наибольшие угловые и линейные нагрузки.

Подвидом конической передачи является гипоидная (гиперболоидная) передача. Гипоидная передача имеет в своей основе конические колёса со скрещивающимися осями. В гипоидной передаче ось малой зубчатой шестерни смещена относительно оси большой зубчатой шестерни.

Редукторы коническо-цилиндрические двухступенчатые применяются в приводах транспортеров, питателей и других подобных устройствах. Они выполняются для передаточных чисел 6,3-28. Предназначены для эксплуатации в макроклиматических районах с умеренным климатом (климатическое исполнение У), а также сухим и влажным тропическим климатом.

Условия применения:

  • нагрузка постоянная или переменная по величине, одного направления и реверсивная;
  • работа в непрерывном режиме или с периодическими остановками (повторно-кратковременный режим);
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин с ограничением окружной скорости зубчатых передач до 12 м/с;
  • атмосфера типа I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3.

Габаритные и присоединительные размеры:

Редуктор КЦ1 - 200





Мотор-редукторы

Мотор-редуктор представляет собой агрегат, состоящий из редукторной части и электродвигателя.

Они применяются в разных сферах промышленности, чем и определило множество его конструкций и вариаций исполнения. В технических книгах можно встретить определения мотор-редуктора, промышленных и газовых редукторов. Мотор-редуктор – это сложная конструкция, подразумевающая в себе систему взаимодействия двух элементов: редуктора и двигателя. Мотор-редукторы экономичны по себестоимости.

Мотор-редукторы отличаются размерами и вариантами конструкций. В зависимости от числа ступеней их изготавливают как в одноступенчатом, так двухступенчатом вариантах. Также их подразделяют по типу используемых в редукторе зубчатых колес - на конические, цилиндрические, барабанные, коническо-цилиндрические, червячные, волновые и планетарные. Также модели могут отличаться положением валов и делится на горизонтальные и вертикальные.
Мотор-редукторы предназначены для режима работы S 1 по ГОСТ 183-74 от сети переменного тока с частотой 50 Гц и номинальными напряжениями по ГОСТ 21128-75 в следующих условиях:

  • при переменной и постоянной по величине и направлению нагрузке (в пределах допустимой нормы)
  • при вращении вала в любую сторону
  • климатические исполнения
  • окружающая среда невзрывоопасная, неагрессивная и содержанием непроводящей пыли до 10 мг/м3

«СМП-Редуктор» предлагает мотор-редукторы различного исполнения и модификации для применения в различных производственных условиях.

Мотор-редукторы планетарные

Планетарная передача – передача, содержащая зубчатые колеса с перемещающимися геометрическими осями. Эти зубчатые колеса, называемые планетарными или сателлитами, движутся подобно планетам Солнечной системы, отчего и получили такое название. Зубчатые колеса, с которыми зацепляются сателлиты, называются центральными. Оси сателлитов закрепляются в звене передачи, называемом водилом.

Планетарные передачи, различные по назначению, устройству и характеристикам, применяют в редукторах с целью получения компактных соосных конструкций и больших передаточных отношений.

Планетарные редукторы являются компактной соосной конструкцией. Планетарные мотор-редукторы имеют маленький вес, небольшие размеры и могут стать оптимальным выбором, в случае, когда требуется очень большое передаточное отношение.

Мотор-редукторы 3МП: 3МП-25, 3МП-31,5, 3МП-40, 3МП-50, 3МП-63, 3МП-80, 3МП-100, 3МП-125

Мотор-редукторы планетарные одно–, двух–, трехступенчатые типоразмеров 3МП (1МПз)–31,5, 3МП (1МПз)–40, 3МП (1МПз)–50, предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Условия применения мотор-редукторов 3МП

  • режим работы — продолжительный, с продолжительностью работы 8–24 ч/сут;
  • нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
  • высота над уровнем моря — до 1000 м;
  • внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3
  • климатическое исполнение У(N) — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т — тропический климат, категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С до +45°С.


Мотор-редукторы планетарные одноступенчатые МРВ-02, МРВ-04, МПО1М, МР1
Мотор-редукторы МПО1М, МПО1М-10

Мотор-редукторы планетарные одноступенчатые типа МПО1М-10 предназначены для приводов перемешивающих устройств, применяемых в химической, медицинской, микробиологической и других отраслях промышленности. Они могут использоваться так же для приводов машин общего назначения. нагрузка постоянная и переменная одного направления и реверсивная;

Условия применения

  • работа с периодическими остановками и длительная до 24 ч. в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин.;
  • атмосфера с повышенной запыленностью, среда не агрессивная;
  • климатическое исполнение У- категории размещения 2 и 3, климатическое исполнение Т - категория размещения 2; температура окружающей среды от –40°С до +50°С.

Габаритные и присоединительные размеры:





Мотор-редукторы планетарные двухступенчатые МРВ-02, МРВ-04, МПО2М, МР2

Мотор-редукторы МРВ-02, МРВ-04 предназначены для привода малогабаритной химической аппаратуры с перемешивающими устройствами. Изготавливаются только вертикальным, выходным валом вниз, с кольцевой канавкой на выходном валу. Вращение вала в любую сторону. Работа в следующих условиях: температура окружающей среды от –40°C до +50°С, повышенная запыленность, неагрессивная среда.

Габаритные и присоединительные размеры:



Мотор-редукторы планетарные трехступенчатые МР3
Мотор-редуктор МР3-315
Габаритные и присоединительные размеры исполнения - Ф1В, Ф2В



Технические характеристики



Мотор-редуктор 4МЦ1-63

Мотор-редуктор предназначен для продолжительного режима работы S1 по ГОСТ 183 (8 - 24 ч/сут) от сети переменного тока частотой тока 50 или 60Гц.

Условия применения:

  • вращение выходного вала - в любую сторону без предпочтительности;
  • нагрузка - постоянная по значению, одного направления;
  • внешняя среда - неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3;

Климатическое исполнение по ГОСТ 15150:

- для категорий 2 и 3;
- для категории 2 , УХЛ и О для категории 4 при работе на высоте над уровнем моря до 1000м .
4МЦ1-63 на лапах



4МЦ1-63 фланцевое исполнение



Мотор-редукторы цилиндрические двухступенчатые МЦ2С

Мотор-редукторы типоразмера МЦ2С-63, МЦ2С-80, МЦ2С-100 цилиндрические двухступенчатые предназначены для использования в качестве привода общемашиностроительного применения.





Мотор-редукторы червячные

Червячный мотор-редуктор использует в своей конструкции червячную передачу. Его отличает бесшумность работы и маленькие размеры, небольшие уровни износостойкости и КПД
Мотор-редукторы червячные одноступенчатые
Червячные одноступенчатые мотор-редукторы серии МЧ предназначены для различных механизмов в качестве привода.

Технические характеристики мотор-редуктора МЧ:

  • Возможна работа в различном режиме: с периодическими остановками или 24 часа;
  • Нагрузка может быть постоянной и переменной, в пределах номинального крутящего момента, одного направления и реверсивной;
  • Атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • Валы имеют возможность вращаться в любую сторону, достигая частоту 1800 об/мин;

Мотор-редукторы червячные одноступенчатые 1МЧ, 2МЧ, 5МЧ, МРЧ, 63М1, 100М1, 160М1

Мотор-редукторы червячные одноступенчатые предназначены для работы в качестве приводов общемашиностроительного применения



Мотор-редукторы червячные двухступенчатые МЧ2, 1МЧ2, 2МРЧ, 5МЧ2, 40/80М1, 40/100М1, 63/100М1, 63/125М1, 63/160М1

Мотор-редукторы червячные двухступенчатые МЧ2 предназначены для работы в качестве приводов общемашиностроительного применения.

Условия применения:

  • нагрузка постоянная и переменная (в пределах номинального крутящего момента);
  • вращение выходного вала в любую сторону без предпочтительности;
  • климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000м., допускается работа мотор-редуктора на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • внешняя среда–неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10мг/м3;
  • Мотор-редукторы предназначены для работы от сети переменного тока частотой 50Гц или 60Гц, напряжением 220В или 380В или, по согласованию с потребителем, на другие стандартные напряжения.

Мотор-редукторы червячные двухступенчатые 2МРЧ являются приводами общего назначения различных машин и механизмов.

Условия применения:

  • нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
  • работа длительная (до 24 ч. в сутки) или с периодическими остановками;
  • вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 — 69





Мотор-редукторы планетарно-цилиндрические 4МПЦ2С

Планетарно-цилиндрические мотор-редукторы, имеют маленький вес, небольшие размеры и могут стать оптимальным выбором, когда требуется очень большое передаточное отношение.

Планетарно-цилиндрические соосные мотор-редукторы типа 4МПЦ2С являются приводами общемашинострительного применения.
Мотор-редукторы предназначены для продолжительного режима работы S1 по ГОСТ 183 (8-24 часа в сутки) от сети переменного тока частотой тока 50 или 60 Гц.

Условия применения:

  • вращение выходного вала — в любую сторону без предпочтительности;
  • нагрузка — постоянная по значению, одного направления;
  • внешняя среда — неагрессивная, невзрывоопасная с содержанем непроводящей пыли до 10 мг/м;
  • климатическое исполнение по ГОСТ 15150:
У — для категории 2 и 3; Т — для категории 2; УХЛ и О для категории 4 при работе на высоте над уровнем моря до 1000 м.







Мотор-редукторы волновые

Волновая передача - механическая передача (зубчатая, фрикционная, винтовая), в которой вращение передаётся и преобразуется циклическим возбуждением волн деформации гибком элементе.

Мотор-редукторы ЗМВз, 3МВз-63, 80, 160




Мотор-редукторы волновые зубчатые типа ЗМВз, исполнения горизонтального и вертикального (выходным валом вниз), фланцевого и на лапах, являются приводами общемашиностроительного применения.
Мотор-редукторы применяются как отдельно, так и в качестве комплектующих изделий в составе различных машин. Предназначены для эксплуатации в режиме работы S1, от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В, или по согласованию с потребителем других стандартных напряжений.

Условия применеия

  • нагрузка постоянная и переменная по величине (в пределах допускаемого крутящего момента) и направлению;
  • работа длительная и с периодическими остановками;
  • вращение выходного вала в любую сторону;
  • атмосфера типов I и II при запыленности воздуха не более 10 мг/м3;
  • климатическое исполнение У категорий размещения 3, климатическое исполнение УХЛ и О для категорий размещения 4;
  • условия эксплуатации в части воздействия механических факторов внешней среды по группе М1.

Мотор-барабаны МБ

Мотор-барабаны применяются в качестве приводов конвейеров различного назначения. Допускается как постоянная, так и переменная нагрузка в пределах допускаемого крутящего момента. Вращение барабана в любую сторону. Установка мотор-барабана - горизонтальная.

Мотор-барабан (МБ) – это приводной механизм с размещенным внутри редуктором (планетарным или цилиндрическим) и асинхронным электродвигателем, приводящий в движение транспортную ленту.

Мотор-барабаны обладают следующими преимуществами:

– простота монтажа (не требуют дополнительных передач, изготовления валов и подшипниковых узлов);
– высокий КПД (более 90%);
– низкое энергопотребление;
– влаго- и пылезащищенность;
– продолжительный срок службы.

Пример обозначения мотор-барабана: МБ4-950-7,5-0,8

МБ4-тип мотор-барабана, 950-длина рабочей части барабана, мм, 7,5-мощность комплектующего электродвигателя,кВт, 0,8-номинальная скорость вращения ленты, м/с.
