Faulhaber
Немецкая компания FAULHABER Group - независимая семейная группа компаний со штаб-квартирой в Шёнаихе недалеко от Штутгарта в немецком штате Баден-Вюрттемберг. Компания FAULHABER, основанная в 1947 году,

является производителем точных и надежных малых и сверхмалых электродвигателей редукторов и их компонентов. Электродвигатели FAULHABER характеризуются высоким КПД и большой мощностью двигателя по отношению к его размерам, минимальными вибрациями и малым моментом инерции. Основные области применения оборудования FAULHABER — это системы автоматизации производства и робототехника, авиационно-космическая промышленность, оптические системы, медицинское и лабораторное оборудование.

Помимо Германии, разработки и производство продукции ведутся в Швейцарии, США, Румынии и Венгрии. Кроме того, есть партнеры по продажам и дочерние компании в более чем 30 странах мира. В настоящее время сеть FAULHABER насчитывает более 1900 сотрудников.

Прецизионные редукторы FAULHABER

FAULHABER разрабатывает высокопроизводительные модульные редукторы, которые дополняют каждую из своих моторных технологий.

Планетарные, цилиндрические и комбинированные миниредукторы FAULHABER разработаны специально для работы с коллекторными и бесколлекторными электродвигателями FAULHABER. Отличаются малым весом и габаритами. Редукторы жестко закрепляются на электродвигателях FAULHABER с помощью специального резьбового фланца и идеальны для передачи высокого момента. В большинстве случаев шестерни на входе в редуктор изготавливаются из пластика для обеспечения минимально возможного шума в работе. Для экстремальных нагрузок возможно изготовление всех шестерен из металла.

Головки имеют ряд подшипников для удовлетворения различных требований к нагрузке на вал: подшипники со спеченной втулкой, шариковые подшипники и керамические подшипники. Там, где это необходимо, шарикоподшипники предварительно нагружены пружинными шайбами ​​с ограниченной силой, чтобы избежать чрезмерного потребления тока.

Более высокая осевая нагрузка на вал или сила давления вала нейтрализует предварительную нагрузку на шариковые подшипники.

Спутниковые передачи в планетарных редукторах серии 38 / 1-2 индивидуально поддерживаются на подшипниках со спеченной втулкой. В сериях 38А и 44/1 спутниковые передачи индивидуально поддерживаются на игольчатых или шариковых подшипниках.

Все подшипники смазываются на всю жизнь. Смазка не требуется. Использование недопустимых смазочных материалов на редукторах или двигателях или вокруг них может негативно повлиять на функционирование и продолжительность работы. Стандартная смазка редукторов такова, чтобы обеспечить оптимальные эксплуатационные характеристики при минимальном потреблении тока при отсутствии нагрузки. Для увеличения срока службы доступны все металлические шестерни и сверхмощная смазка. Специально смазанные редукторы доступны для работы в условиях повышенной температуры и в условиях вакуума.

Планетарные редукторы FAULHABER

Надежная конструкция делает планетарные редукторы идеальными для высокомоментных, высокопроизводительных применений, а также для применений, требующих от среднего и высокого крутящего момента. В большинстве случаев корпус выполнен из пластика, чтобы поддерживать уровень шума как можно ниже на более высокой скорости. Все стальные входные шестерни, а также модифицированная смазка доступны для применений, требующих очень высокой крутящей силы, вакуума или более высокой совместимости с температурой.

Для применений, требующих от среднего и высокого крутящего момента, FAULHABER предлагает планетарные редукторы, изготовленные из высокоэффективных пластмасс. Они являются идеальными решениями для приложений, где решающую роль играют малый вес и высокая плотность крутящего момента. Редуктор крепится к двигателю с резьбовым фланцем для обеспечения надежной посадки.

Выгоды

  • Доступны во всех пластиковых или металлических версиях
  • Использование высокопроизводительных пластиковых и керамических материалов
  • Доступен с различными подшипниками вала, включая спеченные, керамические и шариковые подшипники
  • Модифицированные версии для расширенной температуры и особых условий окружающей среды доступны
  • Доступны пользовательские модификации

Новинки планетарных редукторов серии R:

К существующей серии редукторов 20 /1R добавились 26/1R и 32/3R. Эти новые изделия диаметром 26 мм и 32 мм представляют собой эволюцию предыдущих редукторов 26/1 и 32/3, сохранивших ту же геометрию, что гарантирует механическую совместимость с их предшественниками.

26 / 1R и 32 / R значительно увеличивают допустимую входную скорость, соответственно до 9000 об/мин и 8000 об/мин. В условиях прерывистого режима работы входная скорость может достигать 10000 об/мин и 9000 об/мин. Максимальный выходной крутящий момент редуктора также был увеличен до 4 Нм и до 8 Нм при непрерывной работе.

Новинки выпускаются в модификации от одной до пяти ступеней, а диапазон из 13 возможных передаточных отношений редуктора составляет от 3,7: 1 до 1526: 1. Выходной вал не имеет осевого зазора благодаря предварительно установленному шарикоподшипнику.

Редукторы могут работать в температурных условиях от -10 ° C до + 125 ° C. Также предлагаются варианты для более низкой температуры, например от -45 ° C до + 100 ° C. 26 / 1R и 32 / 3R могут комбинироваться со многими двигателями, например, с двигателями постоянного тока, бесколлекторными двигателями и шаговыми двигателями с диаметром от 23 мм до 35 мм.

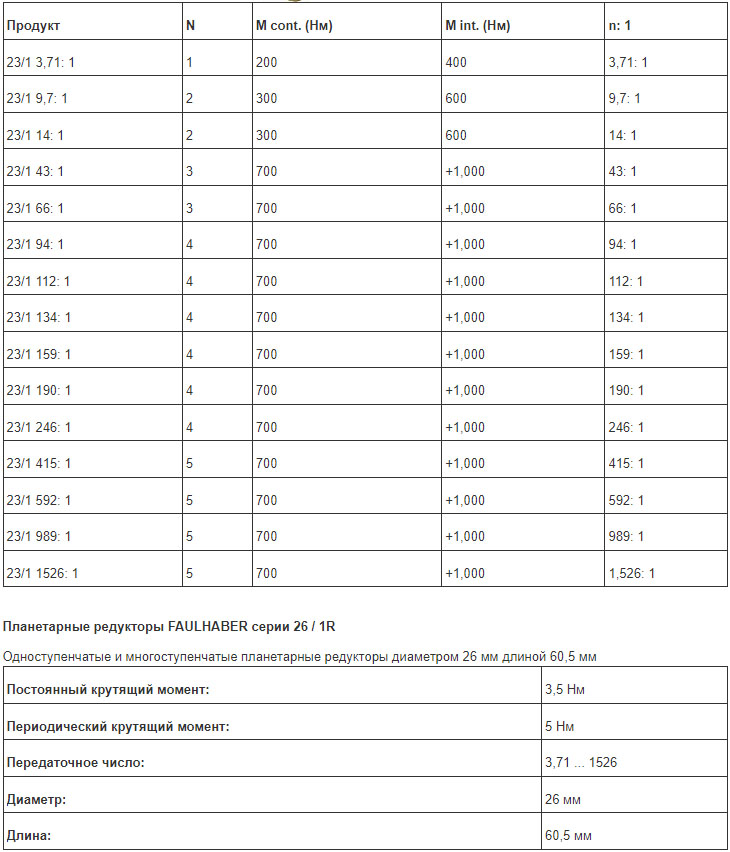

N - количество ступеней
M cont. – постоянный крутящий момент
M int. - периодический крутящий момент
Планетарные редукторы FAULHABER серии 06A FAULHABER

Двух- , трех- и четырехступенчатые планетарные редукторы диаметром 5,8 мм длиной 12,7 м





































Планетарные редукторы FAULHABER серии 38 / 1S (вариант)

Двухступенчатые и многоступенчатые планетарные редукторы диаметром 22 мм длиной 52,6 мм










Цилиндрические редукторы FAULHABER

FAULHABER производит широкий ассортимент высококачественных цилиндрических миниредукторов. Вся металлическая или пластиковая арматурная арматура обеспечивает чрезвычайно тихую работу.
FAULHABER Spur Gearheads идеально подходят для высокоточных, маломощных и малошумных применений.
Пластиковые либо металлические входные зубчатые передачи цилиндрического прямозубого редуктора Faulhaber точно гарантируют очень тихий ход устройства.

Особенности и преимущества:

  • Доступны в широком диапазоне коэффициентов сокращения, включая очень высокие коэффициенты
  • Доступны версии с нулевым зазором
  • Доступен с различными подшипниками вала, включая спеченные, керамические и шариковые подшипники















Беззазорные преднагруженные цилиндрические редукторы FAULHABER (Особо точные редукторы)

Специальная серия цилиндрических прямозубых редукторов Faulhaber с нулевыми зазорами. Особо точные беззазорные редукторы FAULHABER являются уникальным решением для задач точного позиционирования при небольшом передающем моменте. Они представляют собой цилиндрический редуктор FAULHABER, ступени которого изготавливаются по технологии, исключающей люфт шестерен. Данный тип редуктора доступен только при его монтаже с электродвигателем на заводе-изготовителе.

Величина зазоров сведена к минимуму за счет встречного вращения двух отдельных передач и их блокировки на главной передаче двигателя.

Особенности и преимущества:

  • Доступны в широком диапазоне передаточных отношений, включая высокие значения
  • Идеальны для применений, где необходимо очень точное позиционирование
  • Доступны в исполнении с разными видами подшипников: спечённые, керамические, шариковые
  • Вся металлическая или пластиковая арматурная арматура обеспечивает чрезвычайно тихую работу.
  • Очень низкое потребление тока в двигателе дает большую эффективность.
  • Редуктор имеет муфту, установленную на двигателе, обеспечивая бесшовную линейную подгонку.



















Промышленные приводы FAULHABER

Компактные приводы Faulhaber сочетают в себе лучшие характеристики инновационных разработок Faulhaber в области приводных систем, а именно мощных микродвигателей постоянного тока, надежных планетарных редукторов и высокоточных компонентов обратной связи.
Благодаря надежной конструкции класса защиты IP65, наличию противомасляного уплотнения, универсальности, данные приводы идеальны для широкого спектра применений в промышленных условиях.

Разработанный в компактном исполнении, промышленный привод 6091 объединяет инновационные решения Особенности

  • Благодаря своей прочной, совместимой с промышленностью конструкции с классом защиты IP 65, его герметичным уплотнением и его универсальностью, привод 6091 является идеальным выбором для широкого спектра применений в промышленной среде.
  • Различные коэффициенты редуктора обеспечивают основу для широкого диапазона скоростей привода. Системное решение премиум-класса для позиционирования задач, выполняемых в сложных приложениях, дополняется высокоточными интегрированными многоступенчатыми абсолютными датчиками.

Преимущества
  • Промышленный привод модульной системы
  • Быстрая и простая конфигурация комбинаций исполнительных механизмов
  • Удобная адаптация к промышленным применениям в отношении системы крутящего момента, скорости и обратной связи
  • Электрическое подключение с использованием стандартных круглых разъемов DIN EN 61076-2-101

Серия 6091 ... DC01 MA ... FAULHABER

Промышленный привод с многооборотным аналоговым энкодером
